铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。铜排在电气设备，特别是道成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或回涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色答。今天我们来学习一下铜排的相关计算！
一、铜排的载流量计算首先大家要明白铜排在柜内的安装方式分两种形式，平放和竖放，竖放的载流量略大于平放，所以配电柜主母排大都是竖放形式。还有铜排，铜线的载流量也会随环境温度变化而变化，在这里我们最多的是采用环境温度为35摄氏。不同环境温度下，查表得出的载流量需乘以不同环境温度下的校正系数，就得出不同环境温度下的载流量，温度越高，载流量越低。
根据经验，总结如下：

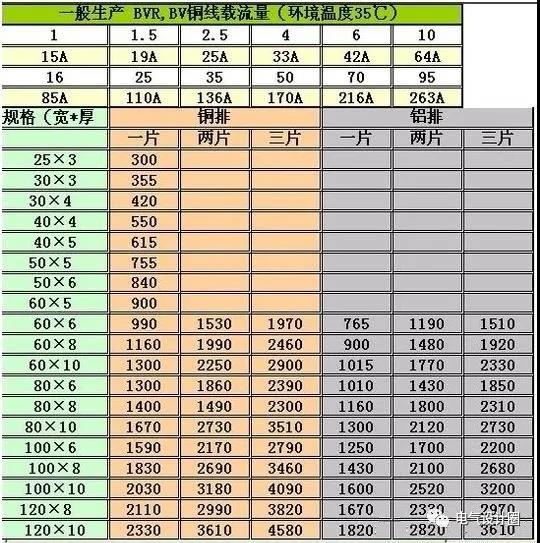

双母排载流量=宽度(mm) * 厚度系数 * 1.5(经验系数)；铜排和铝排也可以按平方数来,通常铜按5-8A/平方,铝按3-5A/平方。排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]。双层铜排[40℃]=（1.56-1.58）*单层铜排[40℃]（根据截面大小定）；4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)。单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]

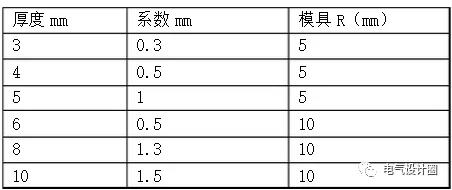

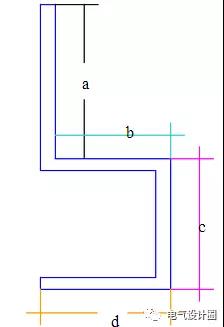

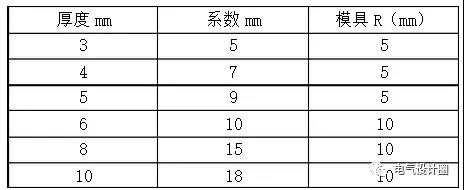

上图其料长： 总长= a+（料厚）+b+（料厚）+c+d -系数*直角弯的个数 系数基本如下：   （3）举例
三、高压柜中的铜排选择第一条可通过负载容量计算得知，那么第二条就需要记下 GB3906[附录D]中公式：S=I/a√(t/△θ) 式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm2；31.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm2；40KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm2；63KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm2；80KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2；例如，某个回路中设计院给出的电流参数为：额定电流630A、短时耐受电流为31.5KA，那么核算额定电流630A应采用TMY-40*6、核算短时耐受电流为31.5KA应采用TMY-60*6（通过上表查的31.5KA/4S铜母线最小截面积为330 mm2 ），TMY-60*6截面为360 mm2 大于上述表中最小截面积330 mm2。
按照两个条件中的最大值选择得出：额定电流630A、短时耐受电流为31.5KA的母线应选择TMY-60*6。 |
